分類：破碎設備 ——

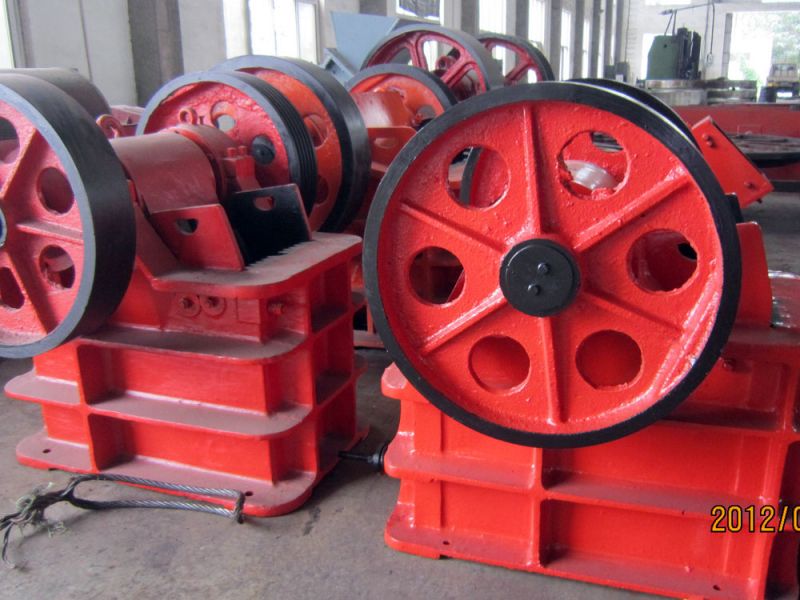

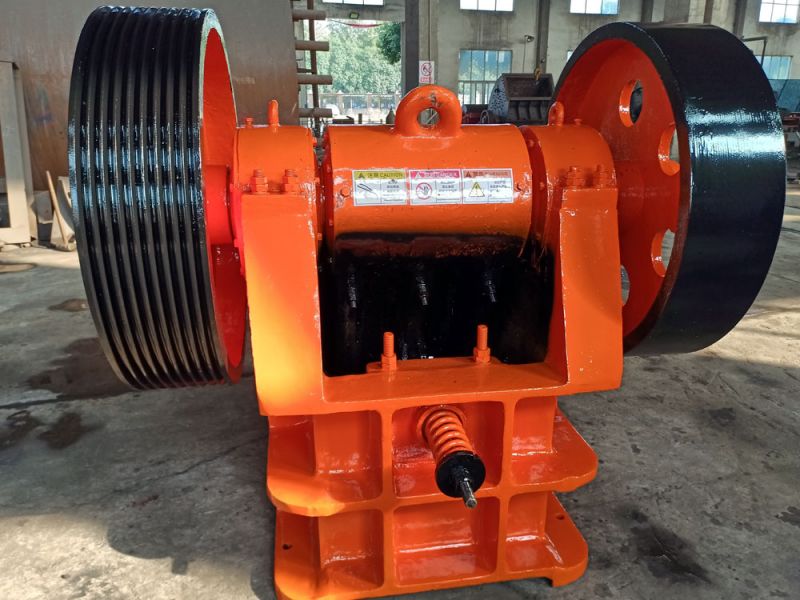

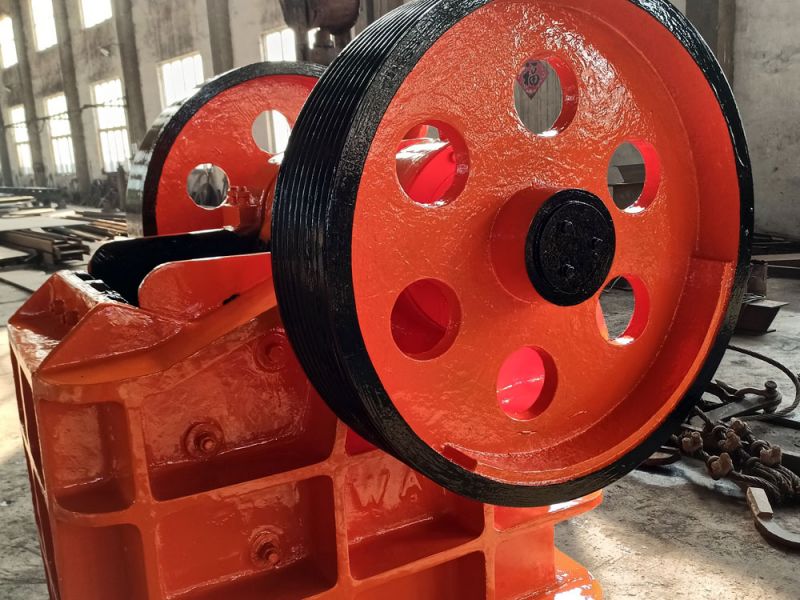

顎式破碎機

廠家直供

免費指導

資質齊全

售后完善

　　顎式破碎機是出現較早的破碎設備，因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎。　　顎式破碎機主要用于對各種礦石與大塊物料的中等粒度破碎，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的較高抗壓強度為320MPa。　　性能特點　　1、采用高量的制作材料。　　2、更好的動顎總成，使其更經久耐用，動顎總成采用高質的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動，此外重型偏心軸亦采用鍛坯進行加工，這一切均使得JC系列顎式破碎機具有可靠性。　　3、軸承座采用整體式鑄鋼結構，整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。　　4、采用有限元分析技術，破碎機具有更高的強度。　　5、破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致。　　6、排料口調整更快捷方便。歐版JC系列顎式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。　　7、選用軸承規格更大、承載能力更高。所有JC系列鄂式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命延長。　　8、采用了齒形護板，增大了顎板的有效長度，產量高。　　工作原理　　該系列破碎機工作方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的;當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。技術參數：型號給料口尺寸較大進排料口調處理能力偏心軸轉速電動機功率總重量外形尺寸(mm）料粒度整范圍(t/h)(r/min)(kw)(t)（長×寬×高）(mm)(mm)(mm)PE-150×250150×25012510-40449292504P 5.50.8720×660×850PE-200×300200×30018015-50449632604P 7.51.2910×750×990PE-200×350200×35018018-70449952604P 111.51000×870×990PE-250×400250×40021020-60450673006P 152.81300×1090×1270PE-400×600400×60034040-10016-602756P 3071730×1730×1630PE-500×750500×75042550-10040-1102756P 55121980×2080×1870PE-600×750600×750500150-20080-2402756P 5515.82070×2000×1920PE-600×900600×90050065-16050-1602506P 55172190×2206×2300PE-750×1060750×106063080-140110-3202508P 110292660×2430×2800PE-800×1060800×1060640130-190130-3302508P 11029.82710×2430×2800PE-830×1060830×1060650160-220150-3362508P 11030.72740×2430×2800PE-870×1060870×1060660200-260190-3362508P 11031.52810×2430×2800PE-900×1060900×1060685230-290230-3902508P 110332870×2420×2940PE-900×1200900×120075095-165220-3802008P 110523380×2870×3330PE-1000×12001000×1200850195-265315-5002008P 110553480×2876×3330PE-1200×15001200×15001020150-350400-8001806P 160-220100.94200×3300×3500PE-1500×18001500×18001200220-350500-10001808P 280-3551395160×3660×4248PEX-150×750150×75012018-48451633204P 153.81200×1530×1060PEX-250×750250×75021025-6013-353306P 225.51380×1750×1540PEX-250×1000250×100021025-6016-523306P 3071560×1950×1390PEX-250×1200250×120021025-6020-613306P 379.72140×1660×1500PEX-300×1300300×130025020-9016-1053006P 5515.62720×1950×1600

全國服務熱線：

15903886686

立即微信咨詢

　　顎式破碎機是出現較早的破碎設備，因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎。

　　顎式破碎機主要用于對各種礦石與大塊物料的中等粒度破碎，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的較高抗壓強度為320MPa。

　　性能特點

　　1、采用高量的制作材料。

　　2、更好的動顎總成，使其更經久耐用，動顎總成采用高質的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動，此外重型偏心軸亦采用鍛坯進行加工，這一切均使得JC系列顎式破碎機具有可靠性。

　　3、軸承座采用整體式鑄鋼結構，整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。

　　4、采用有限元分析技術，破碎機具有更高的強度。

　　5、破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致。

　　6、排料口調整更快捷方便。歐版JC系列顎式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。

　　7、選用軸承規格更大、承載能力更高。所有JC系列鄂式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命延長。

　　8、采用了齒形護板，增大了顎板的有效長度，產量高。

　　工作原理

　　該系列破碎機工作方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的;當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

技術參數：

型號	給料口尺寸	較大進	排料口調	處理能力	偏心軸轉速	電動機功率	總重量	外形尺寸
	(mm）	料粒度	整范圍	(t/h)	(r/min)	(kw)	(t)	（長×寬×高）
		(mm)	(mm)					(mm)
PE-150×250	150×250	125	10-40	44929	250	4P 5.5	0.8	720×660×850
PE-200×300	200×300	180	15-50	44963	260	4P 7.5	1.2	910×750×990
PE-200×350	200×350	180	18-70	44995	260	4P 11	1.5	1000×870×990
PE-250×400	250×400	210	20-60	45067	300	6P 15	2.8	1300×1090×1270
PE-400×600	400×600	340	40-100	16-60	275	6P 30	7	1730×1730×1630
PE-500×750	500×750	425	50-100	40-110	275	6P 55	12	1980×2080×1870
PE-600×750	600×750	500	150-200	80-240	275	6P 55	15.8	2070×2000×1920
PE-600×900	600×900	500	65-160	50-160	250	6P 55	17	2190×2206×2300
PE-750×1060	750×1060	630	80-140	110-320	250	8P 110	29	2660×2430×2800
PE-800×1060	800×1060	640	130-190	130-330	250	8P 110	29.8	2710×2430×2800
PE-830×1060	830×1060	650	160-220	150-336	250	8P 110	30.7	2740×2430×2800
PE-870×1060	870×1060	660	200-260	190-336	250	8P 110	31.5	2810×2430×2800
PE-900×1060	900×1060	685	230-290	230-390	250	8P 110	33	2870×2420×2940
PE-900×1200	900×1200	750	95-165	220-380	200	8P 110	52	3380×2870×3330
PE-1000×1200	1000×1200	850	195-265	315-500	200	8P 110	55	3480×2876×3330
PE-1200×1500	1200×1500	1020	150-350	400-800	180	6P 160-220	100.9	4200×3300×3500
PE-1500×1800	1500×1800	1200	220-350	500-1000	180	8P 280-355	139	5160×3660×4248
PEX-150×750	150×750	120	18-48	45163	320	4P 15	3.8	1200×1530×1060
PEX-250×750	250×750	210	25-60	13-35	330	6P 22	5.5	1380×1750×1540
PEX-250×1000	250×1000	210	25-60	16-52	330	6P 30	7	1560×1950×1390
PEX-250×1200	250×1200	210	25-60	20-61	330	6P 37	9.7	2140×1660×1500
PEX-300×1300	300×1300	250	20-90	16-105	300	6P 55	15.6	2720×1950×1600
